Conectar baterías en serie o en paralelo es una práctica común cuando una sola batería no puede satisfacer las necesidades energéticas de un sistema eléctrico. Ya sea que se trate de una autocaravana, una embarcación, una cabaña aislada o un sistema eléctrico de gran escala. sistema de energía del hogar.
Pero, ¿qué significan exactamente estos términos y qué configuración es la adecuada para sus necesidades? En términos sencillos, conectar las baterías en serie aumenta el voltaje del sistema, pero mantiene la capacidad en amperios-hora, mientras que conectarlas en paralelo mantiene el voltaje, pero aumenta la capacidad total. Por lo tanto, la primera pregunta no es "¿cuál es mejor?", sino "¿mi inversor, cargador o carga requiere un voltaje más alto o un tiempo de funcionamiento más prolongado?".
En este artículo, analizaremos las diferencias entre las conexiones de baterías en serie y en paralelo, exploraremos sus beneficios y desventajas, explicaremos cómo configurarlas de manera segura y brindaremos ejemplos de la vida real para ayudarlo a tomar la decisión correcta.
Respuesta rápida: Baterías en serie frente a baterías en paralelo
Las baterías en serie se utilizan cuando se necesita un voltaje más alto. Por ejemplo, dos 12V 100Ah Las baterías en serie se convierten en una 24V 100Ah banco de baterías. Las baterías en paralelo se utilizan cuando se necesita mayor capacidad y mayor tiempo de funcionamiento. Por ejemplo, dos 12V 100Ah Las baterías en paralelo se convierten en una 12V 200Ah banco de baterías.
La energía total almacenada puede ser la misma en ambos ejemplos:
- serie: 24V × 100Ah = 2,400Wh
- Paralela: 12V × 200Ah = 2,400Wh
La diferencia radica en cómo se suministra esa energía. La conexión en serie aumenta el voltaje y reduce la corriente para el mismo nivel de potencia, lo que puede ayudar a disminuir las pérdidas de cable en sistemas de alta potencia. La conexión en paralelo aumenta la capacidad en amperios-hora y el tiempo de funcionamiento, pero también puede aumentar la corriente de cortocircuito disponible, por lo que la correcta selección de fusibles, barras colectoras, dimensionamiento de cables y compatibilidad de la batería cobra mayor importancia.
| Característica | Baterías en serie | Baterías en paralelo |
|---|---|---|
| Propósito primario | Aumentar el voltaje | Aumentar la capacidad y el tiempo de ejecución. |
| Método de cableado | Terminal positivo a terminal negativo | De positivo a positivo, de negativo a negativo |
| Voltaje total | Suma juntos | Permanece igual que una batería |
| Capacidad total Ah | Permanece igual que una batería | Suma juntos |
| Ejemplo | 2 × 12V 100Ah = 24V 100Ah | 2 × 12V 100Ah = 12V 200Ah |
| Energía total Wh | Puede permanecer igual con las mismas baterías. | Puede permanecer igual con las mismas baterías. |
| Corriente a la misma potencia | Corriente más baja | Mayor corriente |
| Requisito de cable | A menudo se utilizan cables más pequeños para la misma potencia. | A menudo se utilizan cables más gruesos debido a la mayor corriente. |
| Ideal Para | 24V, 48Vinversores de alta potencia, tramos de cable más largos | Mayor tiempo de ejecución, ampliable. 12V/24V/48V bancos de baterías |
| Comportamiento de falla | Una batería débil puede afectar a toda la cadena. | Una batería débil puede causar desequilibrio, pero el banco puede seguir funcionando. |
| Punto clave de seguridad | Utilice baterías compatibles y el voltaje correcto del cargador. | Utilice baterías compatibles, cables de igual longitud, barras colectoras y protección de derivación. |
Atajo para la decisión: elija la conexión en serie cuando su inversor o controlador de carga requiera un voltaje de entrada más alto; elija la conexión en paralelo cuando el voltaje del sistema ya sea correcto, pero necesite más tiempo de funcionamiento; elija la conexión serie-paralelo cuando necesite tanto un voltaje más alto como una mayor capacidad útil.

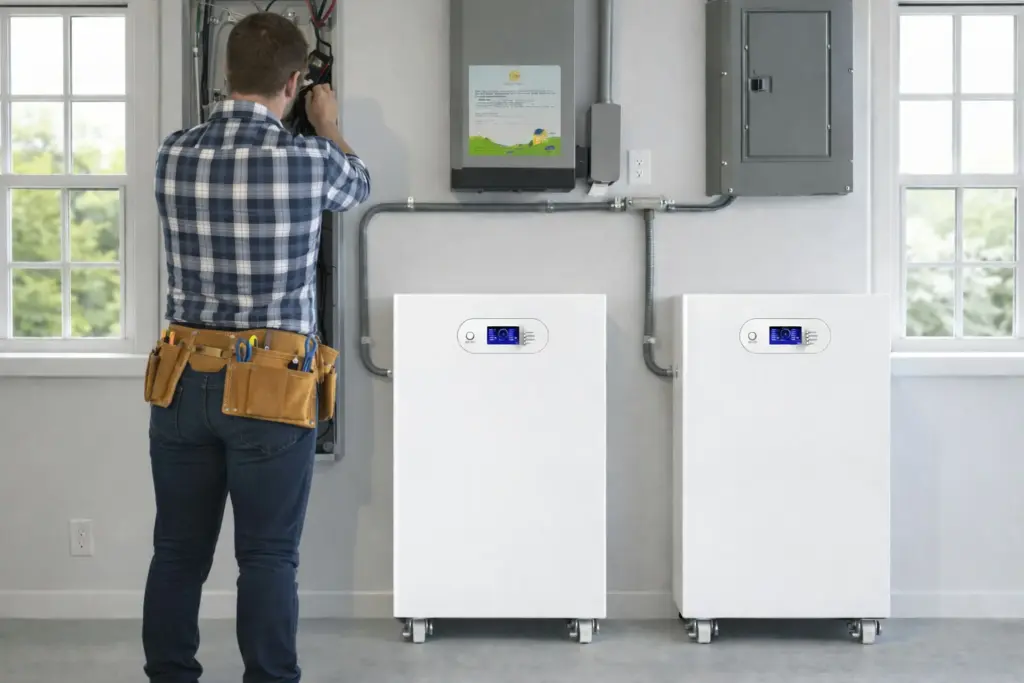

Construye el banco de baterías adecuado para tu sistema solar.
No estoy seguro de si su proyecto necesita una serie, un paralelo o una escalable. 48V ¿Solución para baterías? Avepower puede ayudarle a igualar el voltaje y la capacidad de la batería, BMS Compatibilidad con la comunicación y los inversores para sistemas de almacenamiento solar residenciales y comerciales ligeros.
Baterías en serie
Una conexión en serie implica conectar el terminal positivo (+) de una batería al terminal negativo (-) de la siguiente. Este patrón continúa hasta que todas las baterías estén conectadas. Los terminales positivos y negativos restantes se conectan a la carga, como un inversor o un sistema.
En una conexión en serie, el voltaje total del banco de baterías es igual a la suma de los voltajes individuales de cada batería, mientras que la capacidad permanece constante. Por ejemplo, al conectar dos 12V 100Ah baterías en serie crea una 24V 100Ah te. Así que sí, puedes poner dos 12V baterías en serie: el resultado es un 24V Puedes añadir más capacidad al banco de baterías, pero no obtendrás más amperios-hora, solo más voltaje.
En los sistemas solares y de respaldo prácticos, el cableado en serie se utiliza a menudo para construir 24V, 48Vo bancos de baterías de mayor voltaje. Un banco de baterías de mayor voltaje puede suministrar la misma potencia con una corriente menor. Por ejemplo, una carga de inversor de 2,400 W consume aproximadamente 200A de un 12V banco, pero a solo unos 50A de un 48V banco antes de pérdidas por conversión. Por eso muchas baterías solares domésticas más grandes y sistemas fuera de la red utilizan 48V o arquitecturas de alto voltaje en lugar de permanecer en 12V.
Sin embargo, el cableado en serie es menos tolerante al desequilibrio. Cada batería en una cadena en serie transporta la misma corriente. Si una batería es más vieja, tiene menor capacidad, está mal cargada o alcanza BMS Si se corta antes, toda la cadena puede apagarse. Para LiFePO4 En el caso de las baterías, confirme siempre el límite de conexión en serie aprobado por el fabricante antes de conectar las unidades en serie.
Para los usuarios que comparan los niveles de voltaje del sistema, AvepowerLa guía de Baterías de alto voltaje vs. baterías de bajo voltaje Explica cómo la elección del voltaje afecta la eficiencia del sistema, la selección del inversor, el dimensionamiento del cable y el diseño de sistemas de almacenamiento residenciales o comerciales.
Ventajas de las conexiones en serie
- Salida de voltaje más alto: Perfecto para dispositivos o inversores que requieren 24V, 48Vo voltajes más altos.
- Menor consumo de corriente: Produce menos corriente para la misma potencia, lo que permite utilizar cables más delgados y reduce la pérdida de energía.
- Eficiencia de costo: Una corriente reducida significa un cableado más pequeño y costos de instalación potencialmente más bajos.
- Idoneidad para largas distancias: Mantiene el voltaje en tramos de cable más largos, ideal cuando las baterías están lejos del equipo.
- Flujo de corriente estable: Todas las baterías suministran la misma corriente, proporcionando energía confiable y constante.
- Eficiencia mejorada: Los sistemas de mayor voltaje suelen funcionar de manera más eficiente, especialmente en aplicaciones de alta potencia.
- Bueno para sistemas de “alta potencia”:Cuando los motores, inversores o equipos marinos necesitan más voltaje en lugar de más Ah, una cadena en serie es la opción más limpia y segura.
Desventajas de las conexiones en serie
- Vulnerabilidad del sistema: Si falla una batería, toda la serie puede verse afectada.
- Se requiere coincidencia estricta: Todas las baterías deben tener la misma capacidad y nivel de carga para evitar desequilibrios.
- Complejidad del mantenimiento: Monitorear y mantener múltiples baterías en serie puede ser más desafiante.
- Riesgo de sobrecarga o descarga profunda: Las baterías no compatibles pueden provocar una carga desigual, lo que reduce su vida útil.
Algunos usuarios opinan que “las baterías en serie se descargan más rápido”. Lo que realmente sucede es que cada batería en serie debe suministrar la misma corriente a la carga, por lo que si el sistema consume una corriente continua alta, toda la cadena alcanzará un nivel bajo. SOC En conjunto. Este es un comportamiento normal para bancos en serie, no una falla.
Cómo conectar baterías en serie
Antes de conectar las baterías en serie, asegúrese de que todas tengan el mismo voltaje y capacidad. Mezclar baterías diferentes puede ser peligroso y dañarlas. Aquí tiene una guía paso a paso para conectar baterías en serie:
- Coloque todas las baterías en un lugar seguro y estable cerca una de otra.
- Conecte el terminal negativo de la primera batería al terminal positivo de la segunda batería.
- Continúe conectando el negativo de una batería al positivo de la siguiente hasta que todas las baterías estén conectadas.
- Conecte el terminal positivo libre de la primera batería a la entrada positiva de su dispositivo o sistema.
- Conecte el terminal negativo libre de la última batería a la entrada negativa del sistema.
- Verifique nuevamente todas las conexiones, asegurándose de que los terminales estén firmes y seguros, luego encienda el sistema o comience a cargar con un cargador clasificado para el voltaje total en serie.
Es posible cargar baterías en serie. Utilice siempre un cargador compatible con el voltaje combinado de la serie para garantizar una carga segura y eficiente.
Antes de encender el sistema, compruebe cuatro cosas:
- Todas las baterías deben tener la misma composición química, voltaje nominal, capacidad, antigüedad y estado de carga.
- El cargador debe coincidir con el voltaje total de la serie, no con el voltaje de una sola batería.
- El inversor o controlador debe estar diseñado para soportar la tensión total del banco de baterías.
- El BMS Debe permitir la conexión en serie. Algunas baterías de litio de fácil instalación no están diseñadas para un cableado en serie ilimitado.
Nunca mezclar LiFePO4 y baterías de plomo-ácido en la misma serie. Sus curvas de voltaje, comportamiento de carga, resistencia interna y requisitos de protección son diferentes.
Baterías en paralelo
Una conexión en paralelo conecta todos los terminales positivos y negativos. Las conexiones en paralelo aumentan la capacidad total de corriente manteniendo constante el voltaje. Mientras que las conexiones en serie aumentan el voltaje, las configuraciones en paralelo lo mantienen estable y añaden capacidad (Ah). Esto las hace ideales para dispositivos que necesitan energía de larga duración y proporciona redundancia: si una batería falla, las demás siguen funcionando.
El cableado en paralelo es popular en los bancos de baterías solares porque permite a los usuarios aumentar la capacidad de almacenamiento sin cambiar el voltaje del sistema. Por ejemplo, muchos 48V Las baterías domésticas se pueden ampliar conectando varias unidades en paralelo, por lo que el inversor sigue viendo una 48V banco de baterías mientras que el disponible kWh aumentará. Avepower, vertical LiFePO4 agresión con lesiones serie y batería de montaje en rack Estas series son ejemplos de plataformas de baterías modulares diseñadas para proyectos de almacenamiento residenciales y gestionados por instaladores, con capacidad de escalabilidad.
El problema técnico más importante en los sistemas en paralelo es la distribución de la corriente. En un banco de baterías en paralelo mal cableado, una batería puede transportar más corriente de carga y descarga que las demás debido a las diferencias en la resistencia de los cables. Con el tiempo, esto puede provocar un envejecimiento desigual, acumulación de calor, reducción de la capacidad útil o un fallo prematuro. BMS eventos de protección.
Ventajas de las baterías en paralelo
- Fácil de expandir: Puede agregar más baterías para aumentar la capacidad de almacenamiento sin cambiar el voltaje del sistema.
- Mayor tiempo de ejecución: Una mayor capacidad de amperios-hora permite que los electrodomésticos y dispositivos funcionen durante más tiempo entre cargas.
- Desempeño confiable: Los bancos paralelos distribuyen la carga eléctrica entre todas las baterías, lo que reduce la tensión en las unidades individuales.
- Operación continua si falla una batería: Las demás baterías del banco siguen suministrando energía incluso si una deja de funcionar.
- Voltaje constante para dispositivos: Mantiene una salida de voltaje estable para dispositivos electrónicos sensibles.
- Flexible para uso fuera de la red: Perfecto para vehículos recreativos, cabañas o pequeños sistemas solares donde se necesita un tiempo de funcionamiento prolongado sin mayor voltaje.
- Mejores Prácticas:Conecte todas las baterías a una barra colectora positiva y negativa utilizando la misma longitud de cable para que la carga y la descarga permanezcan equilibradas.
Ideal cuando su inversor/controlador está bloqueado a 12V Pero si la carga va en aumento, simplemente añada más baterías en paralelo.
Desventajas de las baterías en paralelo
- Aumento del consumo de corriente: Un mayor número total de amperios-hora significa más corriente, lo que puede producir calor y requerir cables y fusibles más gruesos.
- El voltaje permanece igual: Es posible que los dispositivos que requieren un voltaje más alto no sean compatibles con configuraciones solo en paralelo.
- Cableado complejo: Cada batería agregada requiere conexiones positivas y negativas adicionales, lo que hace que el sistema sea más complejo y costoso.
- Gestión desafiante: Equilibrar la carga y la descarga entre múltiples baterías puede ser complicado y requiere monitoreo y mantenimiento cuidadoso.
- Riesgo de discrepanciaEn paralelo, las celdas que no coinciden en voltaje, capacidad o composición química pueden alimentarse entre sí, lo que provoca un calentamiento localizado y una falla prematura. Siempre conecte baterías del mismo tipo en paralelo.
- Tres reglas clave para circuitos en paralelo: (1) el voltaje es el mismo en todas las baterías; (2) la corriente total = suma de las corrientes de las ramas; (3) la resistencia total es menor que la de cualquier rama individual, por lo que los cables y la protección deben dimensionarse en consecuencia.
Mezclar un 12V 100Ah y un 12V 200Ah Conectar baterías en paralelo es técnicamente posible, pero no es lo más recomendable para una mayor vida útil, ya que la batería de mayor capacidad podría terminar realizando más trabajo. Si es imprescindible hacerlo, asegúrese de que ambas baterías tengan el mismo voltaje antes de conectarlas y controle las temperaturas y las corrientes.
Cómo conectar baterías en paralelo
Al igual que con las conexiones en serie, todas las baterías en una configuración en paralelo deben tener el mismo voltaje y capacidad. Mezclar baterías diferentes puede causar desequilibrio, reducir el rendimiento y potencialmente dañarlas.
Siga estos seis pasos para cablear baterías en paralelo:
- Coloque todas las baterías juntas sobre una superficie estable para poder acceder a ellas fácilmente.
- Conecte el terminal negativo de la primera batería al terminal negativo de la segunda batería.
- Continúe conectando los terminales negativos de cada batería con la siguiente hasta que todas las baterías estén vinculadas.
- Repita el mismo proceso para los terminales positivos, conectando el positivo de cada batería con el siguiente.
- Conecte los terminales positivos combinados del banco de baterías a la entrada positiva de su dispositivo o sistema, y los terminales negativos combinados a la entrada negativa del sistema.
- Inspeccione todas las conexiones para asegurarse de que estén firmes y apretadas. Una vez confirmado, puede alimentar su sistema de forma segura o cargar el banco de baterías en paralelo con un cargador adecuado para el voltaje de cada batería.
Para una mejor distribución de la corriente en un banco de baterías en paralelo:
- Utilice baterías con el mismo voltaje, composición química, capacidad, marca/modelo y antigüedad similar.
- Carga cada batería hasta alcanzar un estado de carga similar antes de conectarlas en paralelo.
- Utilice cables de igual longitud y calibre para cada ramal de la batería.
- Utilice una barra colectora positiva y negativa con la capacidad adecuada en lugar de apilar muchos terminales en un solo conector.
- Añada la protección contra sobrecorriente adecuada según el manual de la batería y el código eléctrico local.
- No exceda la cantidad máxima en paralelo recomendada por el fabricante.
Para sistemas solares domésticos de mayor tamaño, una plataforma de baterías ampliable diseñada en fábrica suele ser más segura y limpia que construir un gran banco paralelo casero con baterías incompatibles. Avepower, Lista de compatibilidad de inversores puede ayudar a los instaladores a comprobar protocolos de comunicación como CAN y RS485 antes de combinar las baterías con inversores híbridos o fuera de la red.
¿Cuántas baterías puedes conectar en paralelo?
La cantidad de baterías que puede conectar en paralelo de forma segura depende de las especificaciones del fabricante, la BMS diseño, dimensionamiento del cable, demanda de corriente del inversor y método de protección. Algunos sistemas de baterías solo permiten un número reducido de unidades en paralelo, mientras que los sistemas modulares de almacenamiento doméstico pueden permitir una mayor expansión si están diseñados para ello.
Por ejemplo, Avepower Los sistemas de almacenamiento doméstico admiten configuraciones de batería escalables para diferentes tamaños de proyecto, y algunas líneas de productos admiten hasta 16 unidades en paralelo según el modelo y la aplicación. Puede revisar Avepower, Preguntas frecuentes sobre baterías de almacenamiento de energía para obtener información general sobre capacidad y compatibilidad.
No asuma que cualquier batería de litio se puede conectar en paralelo sin límites. A medida que aumenta el número de baterías en paralelo, la corriente de irrupción, la corriente de falla, el desequilibrio del cable y la coordinación de la comunicación se vuelven más difíciles de manejar. Siga siempre el manual de la batería. BMS límite, requisito del inversor y código local.
¿Necesitas una forma más segura de ampliar la capacidad de la batería?
En lugar de combinar baterías incompatibles, elige un sistema modular. LiFePO4 Sistema de baterías diseñado para la expansión en paralelo, el reparto estable de corriente y un rendimiento de almacenamiento solar a largo plazo.
¿Se pueden combinar baterías en serie y en paralelo?
Un banco de baterías serie-paralelo es útil cuando un sistema necesita tanto un voltaje más alto como una mayor autonomía. El método habitual consiste en construir primero cadenas idénticas en serie y luego conectarlas en paralelo. Por ejemplo, cuatro 12V 100Ah Las baterías en serie crean una 48V 100Ah cadena. Si construyes dos idénticas 48V 100Ah cuerdas y conectarlas en paralelo, el banco final se convierte en 48V 200Ah.
La palabra clave es idéntico. Cada cadena en serie debe usar la misma cantidad de baterías, la misma química, la misma capacidad, la misma longitud de cable y la misma estrategia de protección. Nunca conecte en paralelo cadenas en serie desiguales como una 48V 100Ah cadena con uno 48V 200Ah cadena a menos que el fabricante apruebe específicamente esa configuración.
Para sistemas comerciales o industriales de mayor capacidad, puede ser mejor utilizar un sistema diseñado específicamente para ello. sistema de almacenamiento de baterías de alto voltaje en lugar de combinar manualmente muchas baterías de bajo voltaje en complejos bancos serie-paralelo.
Cómo Funciona
Primero, se conectan las baterías en serie para aumentar el voltaje. Luego, se conectan esas baterías en serie en paralelo para aumentar la capacidad total.
Importante: Todas las baterías en un banco serie-paralelo deben coincidir en voltaje, química y capacidad. No coloque baterías viejas y nuevas o 100Ah y 200Ah no coloque las unidades en el mismo paquete mixto serie-paralelo a menos que el fabricante indique que está permitido.
Ejemplo de uso Avepower 12V 100Ah Pilas:
Digamos que quieres un 48V sistema con aproximadamente 200Ah capacidad. Aquí hay una forma de hacerlo:
- Haz cuatro cadenas en serie, cada una con 4 × 12V 100Ah Avepower baterías → cada cuerda = 48V 100Ah
- Conecte esas dos cadenas en serie en paralelo → sistema final = 48V 200Ah â ‰ ˆ 10.24kWh energía total
Esto le brinda mayor voltaje y mayor capacidad, por lo que sus dispositivos obtienen más energía y pueden funcionar por más tiempo, perfecto para hogares, vehículos recreativos o embarcaciones fuera de la red.
Cuándo utilizar baterías en serie
Las baterías en serie son ideales cuando su sistema o dispositivo requiere mayor voltaje. Al conectar las baterías en serie, aumenta el voltaje total manteniendo la capacidad de amperios-hora (Ah) constante.
Utilice baterías en serie en situaciones como:
- Vehículos recreativos e inversores solares fuera de la red: sistemas que requieren 24V or 48V La entrada se beneficia de las conexiones en serie.
- Motores o embarcaciones de pesca eléctrica: un voltaje más alto puede brindar un rendimiento más uniforme y una eficiencia mejorada, en particular con cables de mayor longitud.
- Cualquier configuración donde la corriente necesita mantenerse baja para reducir el tamaño del cable o la pérdida resistiva.
Ejemplo: Avepower 12V 100Ah Batería de litio en serie
Conectando cuatro Avepower 12V 100Ah Baterías en serie:
- Voltaje: 48V
- Capacidad de Carga: 100Ah
- Energía total: 4 × 1280Wh = 5120Wh
Esta configuración podría alimentar un RV pequeño durante dos días, haciendo funcionar elementos esenciales como:
- Refrigerador (120W) 24/7
- Cafetera (1000W) 1 hora/día
- Estufa (1800W) 2 horas/día
- Portátil (60W) todo el día
Cuándo utilizar baterías en paralelo
Las baterías en paralelo son la mejor opción cuando se desea prolongar la autonomía sin aumentar el voltaje. Conectar las baterías en paralelo mantiene el voltaje, pero suma la capacidad de amperios-hora (Ah), lo que permite que los dispositivos funcionen durante más tiempo entre cargas.
Utilice baterías paralelas en situaciones como:
- Casas pequeñas o cabañas: Haga funcionar los electrodomésticos esenciales durante más tiempo con una sola carga. 12V .
- Configuraciones solares: mantenga un voltaje constante para los dispositivos mientras aumenta el almacenamiento total de energía.
- Sistemas en los que se agregan múltiples cargas de CC a lo largo del tiempo: el modo paralelo permite escalar gradualmente.
Ejemplo: Avepower 12V 100Ah Batería de litio en paralelo
Conectar ocho Avepower baterías en paralelo:
- Voltaje: 12V
- Capacidad: 800Ah
- Energía total: 8 × 1280Wh = 10,240Wh
Esta configuración puede alimentar pequeños sistemas residenciales durante hasta cuatro días, incluidos:
- Refrigerador 24/7
- Aire acondicionado 5 horas/día
- Horno 1 hora/día
- TV 5 horas/día
La química de las baterías es importante para el cableado en serie y en paralelo
La química de la batería afecta directamente el comportamiento del voltaje, los límites de carga, los requisitos de balanceo y la seguridad cuando las baterías se conectan en serie o en paralelo. Por eso, las decisiones de cableado deben considerar la química, no solo la teoría eléctrica.
LiFePO4 (LFP)
LFP las baterías son BMS-controlado. El BMS puede limitar la cantidad de unidades que se pueden conectar en serie o en paralelo.
- serie: Las pequeñas diferencias entre las baterías pueden acumularse. Si una batería alcanza primero el corte por alto o bajo voltaje, su BMS puede desconectar y apagar toda la cadena.
- Paralela: Una baja resistencia interna implica que la corriente de entrada puede ser alta. Las baterías deben tener un estado de carga similar antes de conectarlas en paralelo; a menudo, primero se cargan completamente por separado.
LiFePO4 Las baterías se utilizan ampliamente en el almacenamiento solar doméstico porque ofrecen un comportamiento térmico estable, una larga vida útil y BMSprotección basada en. Pero la BMS no sustituye un diseño de sistema correcto. BMS Puede proteger contra sobretensiones, subtensiones, sobrecorrientes, cortocircuitos y problemas de temperatura, pero no puede corregir por completo el dimensionamiento inadecuado de los cables, la mezcla de baterías, un voltaje incorrecto del cargador o las prácticas de instalación inseguras.
Para los sistemas de almacenamiento de energía residenciales, la guía de seguridad de EPRI recomienda utilizar componentes compatibles. ESS componentes, siguiendo las instrucciones del fabricante, utilizando instaladores cualificados y asegurándose de que la batería, el inversor, el controlador y el sistema fotovoltaico sean compatibles. Lea el informe residencial de EPRI ESS guía de seguridad.
Plomo-ácido (FLA / AGM / VRLA)
Las baterías de plomo-ácido dependen de una carga adecuada más que de una protección electrónica.
- Sensible a la carga parcial y sulfatación.
- El cableado en serie determina el voltaje del sistema y la configuración del cargador.
- Los bancos paralelos requieren una carga completa regular para mantener el equilibrio
Las baterías de plomo-ácido son más sensibles a la carga parcial, la sulfatación y la carga desigual. En bancos de plomo-ácido en paralelo, las baterías débiles pueden afectar el rendimiento de las baterías más fuertes. En bancos de plomo-ácido en serie, una batería con carga insuficiente puede limitar el rendimiento de todo el conjunto. Por ello, la ecualización, el voltaje de carga adecuado y la inspección periódica son más importantes para los sistemas de plomo-ácido que para la mayoría de las baterías modernas. LiFePO4 .
Mezcla de productos químicos
No conecte baterías de diferentes composiciones químicas en serie ni en paralelo (p. ej., LiFePO₄ + plomo-ácido). Su comportamiento de voltaje y perfiles de carga difieren y pueden causar daños. Manténgalas eléctricamente separadas a menos que las diseñe un profesional cualificado.
Errores comunes al conectar baterías en serie o en paralelo
Aunque el diagrama de cableado parezca sencillo, pequeños errores pueden acortar la vida útil de la batería o generar riesgos para la seguridad. Los errores más comunes incluyen:
1. Mezclar baterías nuevas y viejas
Las baterías viejas suelen tener mayor resistencia interna y menor capacidad útil. Si se mezclan baterías viejas y nuevas, las más nuevas pueden verse obligadas a trabajar más, mientras que las viejas pueden alcanzar sus límites de voltaje antes. Esto es especialmente arriesgado en sistemas conectados en serie, ya que una batería débil puede afectar a todo el banco.
2. Mezclar diferentes capacidades
No conecte un 100Ah batería con un 200Ah batería en la misma serie. En sistemas en paralelo, las capacidades mixtas aún pueden causar una distribución desigual de la corriente a menos que el fabricante lo permita y el sistema esté diseñado para ello.
3. Usar el cargador incorrecto
A 24V El banco de la serie necesita un 24V cargador. Un 48V El banco de la serie necesita un 48V cargador. Un 12V El banco paralelo todavía necesita un 12V cargador, pero el tiempo de carga aumenta porque la capacidad total en Ah es mayor.
4. Ignorar el tamaño del cable
Los bancos de baterías en paralelo pueden suministrar corrientes muy elevadas. Los cables de calibre insuficiente pueden sobrecalentarse, reducir la eficiencia y provocar caídas de tensión. El calibre del cable debe seleccionarse en función de la corriente, la longitud del cable, la caída de tensión admisible, el grado de aislamiento, el entorno de instalación y las normativas aplicables.
5. Saltarse fusibles o interruptores
Cada banco de baterías debe contar con protección contra sobrecorriente con la capacidad adecuada. En bancos paralelos de mayor tamaño, puede ser necesaria la protección a nivel de rama para evitar que una rama en cortocircuito consuma una corriente descontrolada del resto del banco.
6. Olvidar la comunicación del inversor
Para las baterías solares de litio, el voltaje por sí solo no es suficiente. Muchos inversores modernos también necesitan CAN or RS485 comunicación con la batería BMSAntes de la instalación, confirme la compatibilidad del inversor, la configuración del protocolo, los límites de corriente de carga/descarga y los valores de corte por bajo voltaje.
Carga de baterías en serie y en paralelo
La carga de baterías en serie y en paralelo funciona de forma segura solo cuando el voltaje del cargador, el límite de corriente, la química de la batería y BMS Los requisitos coinciden con el banco de baterías.
Carga de baterías en serie
Para cargar un banco de baterías conectado en serie, utilice un cargador que coincida con el voltaje total del banco. Por ejemplo, dos 12V baterías en serie forman un 24V banco, por lo que el cargador debe estar diseñado para 24V cargando. Cuatro 12V baterías en serie forman un 48V banco, por lo que el cargador debe estar diseñado para 48V cargando
En los sistemas de baterías de litio, cada batería en una cadena en serie debe comenzar con un estado de carga similar. Si una batería alcanza la carga completa o el corte por bajo voltaje antes que las demás, BMS puede desconectar la cadena. Para sistemas en serie más grandes, el equilibrio a nivel de celda o de módulo se vuelve más importante.
Carga de baterías en paralelo
Al cargar un banco de baterías en paralelo, utilice un cargador que coincida con el voltaje de una de las baterías. Por ejemplo, un 12V El banco paralelo todavía necesita un 12V cargador. La diferencia es que la capacidad total en Ah es mayor, por lo que el tiempo de carga puede ser más largo a menos que la corriente de salida del cargador también se incremente dentro de la corriente de carga permitida de la batería.
Para una carga uniforme, conecte los cables positivo y negativo del cargador desde extremos opuestos del banco de baterías o utilice una configuración de barras colectoras con la capacidad adecuada. Esto ayuda a reducir la probabilidad de que la batería más cercana al cargador trabaje más que las demás.
Carga de baterías en serie-paralelo
En el caso de bancos de baterías en serie-paralelo, el diseño de la carga se vuelve más complejo debido a la importancia del equilibrio entre las cadenas y la distribución de corriente en paralelo. Cada cadena en serie debe ser idéntica y el equipo de carga debe coincidir con la tensión final del banco. En los sistemas solares, el controlador de carga o el inversor híbrido también deben programarse para el perfil de carga correcto para baterías de litio o plomo-ácido.
Lea este artículo para obtener más información sobre Cómo cargar dos baterías en paralelo.
Errores comunes en los bancos de baterías (y cómo solucionarlos)
Estos problemas se observan comúnmente durante la instalación, puesta en servicio y resolución de problemas de baterías en el mundo real.
| Error común | ¿Qué sucede en la práctica? | Solución recomendada |
|---|---|---|
| Longitudes de cable desiguales en bancos paralelos | Una batería transporta más corriente y envejece más rápido | Utilice barras colectoras y longitudes de cable idénticas para cada batería |
| Sin protección de sucursales en grandes bancos paralelos | Una sola falla puede convertir a todo el banco en un evento de alta corriente | Instale fusibles o disyuntores de derivación adecuados para cada batería. |
| Mezcla de baterías viejas y nuevas | Las baterías nuevas se ven perjudicadas por unidades más antiguas con mayor resistencia interna. | Mantenga las baterías de la misma edad, modelo y condición. |
| Ignorar los requisitos de entrada de CC del inversor | Las baterías se conectan en paralelo cuando el inversor realmente requiere 24 V o 48 V | Primero confirme el voltaje del inversor y luego diseñe el banco |
| Saltarse las comprobaciones de puesta en servicio | Voltaje o SOC El desajuste provoca una ecualización brusca o una corriente de irrupción. | Compruebe el voltaje y SOC antes de la conexión y siga los pasos de puesta en marcha |
¿Qué tipo de cableado de batería es mejor para el almacenamiento de energía solar?
Para el almacenamiento de energía solar en baterías, el mejor método de cableado depende del voltaje del inversor, la composición química de la batería, la capacidad objetivo y el tipo de instalación.
Para pequeños 12V En sistemas como vehículos recreativos, barcos y cabañas compactas, el cableado en paralelo es común porque muchas cargas de CC están diseñadas en torno a 12V. Para viviendas más grandes fuera de la red y almacenamiento solar residencial, 24V or 48V Los sistemas suelen ser más prácticos porque reducen la corriente para la misma potencia de salida. Para el almacenamiento de energía comercial e industrial, generalmente se prefieren los sistemas de baterías de alto voltaje porque admiten mayor potencia, menor corriente y una arquitectura de sistema más eficiente.
Una ruta de selección típica tiene este aspecto:
| Aplicación | Configuración común de la batería | Por qué |
|---|---|---|
| Autocaravana o barco | 12V banco paralelo | Mayor tiempo de ejecución para 12V cargas |
| Cabaña pequeña | 12V or 24V banco | Cargas de respaldo sencillas y fuera de la red. |
| Respaldo solar doméstico | 48V banco de baterías | Mejor compatibilidad con inversores y menor corriente. |
| Copia de seguridad de toda la casa | Modular 48V baterías en paralelo | Capacidad escalable con voltaje de inversor estable |
| Comercial ESS | Sistema de baterías de alto voltaje | Mayor potencia, mejor eficiencia, protección de ingeniería. |
Para proyectos solares residenciales, un sistema modular LiFePO4 El sistema suele ser más fácil de escalar que un banco de baterías de bricolaje porque BMSLa compatibilidad con la carcasa, la comunicación, la monitorización y el inversor ya se tienen en cuenta en la fase de diseño del producto. Avepower ofrece baterías montadas en la pared, baterías de montaje en bastidor, vertical LiFePO4 baterías y sistemas de baterías todo en uno para diferentes necesidades de almacenamiento residenciales y dirigidas por instaladores.
Toma el control de tu energía con Avepower!
Batería solar doméstica silenciosa, limpia y fiable que se integra a la perfección con la energía solar o la red eléctrica para proporcionar energía de respaldo a toda la casa. Avepower Adapta el sistema de almacenamiento a tus necesidades de consumo, al rendimiento de la energía solar y al crecimiento futuro.
Conclusión: ¿En serie o en paralelo? ¿Cuál es mejor?
No existe un único ganador en la comparación entre baterías en serie y en paralelo. La mejor configuración depende de las necesidades de tu sistema.
Utilice baterías en serie cuando necesite un voltaje más alto. Utilice baterías en paralelo cuando necesite mayor autonomía y mayor capacidad (en amperios-hora) con el mismo voltaje. Utilice un banco de baterías serie-paralelo cuando necesite tanto un voltaje más alto como una mayor capacidad de almacenamiento.
Para sistemas solares, de vehículos recreativos, marinos, de energía de respaldo y de almacenamiento de energía doméstica en el mundo real, la opción más segura no se basa solo en el diagrama de cableado. También necesita confirmar el voltaje del inversor, la configuración del cargador, el tamaño del cable, la clasificación del fusible o disyuntor, BMS límites, cantidad máxima en serie/paralelo y composición química de la batería.
Si está diseñando un sistema de baterías solares escalable, Avepower puede ayudarle a evaluar el voltaje, la capacidad, el protocolo de comunicación y el plan de expansión adecuados para la batería. Explorar Avepower, soluciones de almacenamiento de energía en el hogar o revise el Lista de compatibilidad de inversores para que su sistema de baterías sea compatible con los inversores híbridos y fuera de la red más comunes.
Preguntas Frecuentes
Ninguna es intrínsecamente "mejor". La elección depende completamente de la aplicación específica. Las conexiones en serie son para cuando se necesita un mayor voltaje, mientras que las conexiones en paralelo son para cuando se necesita mayor capacidad y mayor autonomía.
Ambos son seguros si se instalan correctamente. Sin embargo, los sistemas en paralelo son más resistentes porque un solo fallo de batería no apagará todo el sistema. Con conexiones en serie, una batería defectuosa puede dejar todo el sistema fuera de servicio. Además, los sistemas en paralelo manejan corrientes más altas, lo que requiere cables más gruesos y medidas de seguridad más robustas, como fusibles.
Cuando conectas dos 12V Las baterías en serie, sus voltajes se suman. Se crea una única 24V sistema con la misma capacidad en amperios-hora que una de las baterías individuales. Por ejemplo, dos 12V 100Ah Las baterías en serie se convierten en una 24V 100Ah .
La vida útil de un banco de baterías depende más del uso y mantenimiento de las baterías que del tipo de conexión. Sin embargo, una configuración en paralelo puede ser más flexible. Si una batería empieza a fallar, el resto del banco puede seguir funcionando, lo que permite detectar el problema antes de que dañe todo el sistema.
Sí, cuando se conectan en paralelo baterías del mismo voltaje, la corriente total disponible y el total de Ah aumentan, porque la resistencia efectiva del banco disminuye.
Lo harán si tienen la misma antigüedad, composición química y capacidad, y están correctamente conectadas (mismas longitudes de cable, a una barra colectora común). Un cableado desigual o la combinación de baterías nuevas y viejas provocan una descarga desigual.
Pueden hacerlo porque a menudo se alimentan más cargas (varias ramas) desde el mismo banco de baterías: la batería no es “peor”, simplemente suministra más corriente.
Ninguna de las dos opciones es siempre mejor. La conexión en serie es mejor cuando su sistema necesita un voltaje más alto, como por ejemplo: 24V or 48VLa conexión en paralelo es mejor cuando el voltaje del sistema ya es correcto, pero se necesita mayor capacidad en amperios-hora y mayor tiempo de funcionamiento.
No. Las baterías en serie aumentan el voltaje, pero la capacidad en amperios-hora se mantiene igual que la de una sola batería. Por ejemplo, dos 12V 100Ah Las baterías en serie se convierten en 24V 100Ah.
No. Las baterías en paralelo mantienen el mismo voltaje que una sola batería, pero la capacidad total aumenta. Por ejemplo, dos 12V 100Ah Las baterías en paralelo se convierten en 12V 200Ah.
Sí, pero solo si el fabricante de la batería lo permite. LiFePO4 Las baterías tienen incorporadas BMS protección, y no todos BMS Está diseñado para un número ilimitado de conexiones en serie o en paralelo. Consulte siempre el manual para conocer la cantidad máxima aprobada de conexiones en serie y en paralelo.
Los cables de igual longitud ayudan a que cada batería experimente una resistencia similar. Si una batería tiene un recorrido más corto o de menor resistencia, puede cargarse y descargarse con mayor intensidad que las demás, lo que provoca un desequilibrio y un envejecimiento desigual.
No se recomienda. Las diferentes marcas pueden usar diferentes celdas. BMS lógica, límites de carga/descarga y resistencia interna. Para obtener la mejor seguridad y rendimiento, utilice baterías con la misma química, voltaje, capacidad, modelo, antigüedad y firmware o BMS .
Para una 48V Para el inversor, necesita un banco de baterías que coincida con el rango de entrada de CC requerido por el inversor. Esto podría ser de cuatro baterías. 12V baterías en serie, una 48V batería o múltiples 48V baterías en paralelo para mayor capacidad. Para almacenamiento solar doméstico, utilizando sistemas diseñados específicamente para ello. 48V LiFePO4 Las baterías suelen ser más limpias que construirlas manualmente. 48V banco de muchas baterías más pequeñas.
